Para Bombeo Profundo

Omar Gamboa
Product Manager en Soltex Chile
ogamboa@soltex.cl

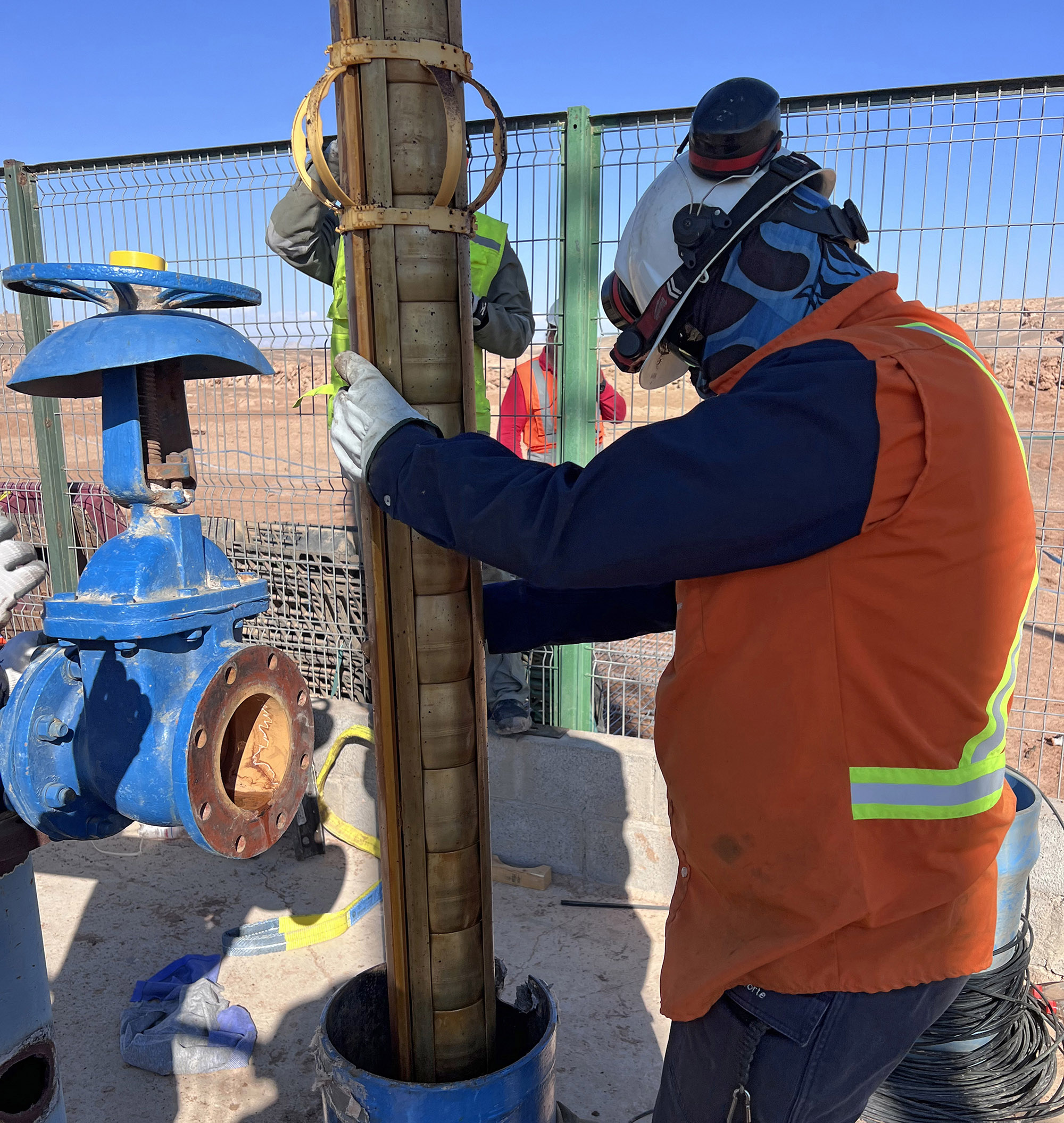

La extracción de agua de grandes profundidades plantea importantes desafíos para toda la industria nacional, así como para diversas actividades: desde el control de inundación con barreras hidráulicas en minería y la captación de agua de mar para diferentes procesos industriales, hasta las necesidades de un comité de agua potable rural.

Una solución conveniente para afrontar estos retos son las bombas de pozo profundo Grundfos, compañía que ha actualizado su hidráulica mejorando la eficiencia de estos sistemas con menor consumo energético.

Este tipo de equipos son movidos por motores eléctricos de jaula de ardilla y representan tecnologías innovadoras al operar sumergidos a grandes profundidades. En ese marco, ha desarrollado los modelos SP que alcanzan eficiencias sobre el 90% (ver gráfico adjunto) y poseen velocidad controlada con un motor de imanes permanentes. Tienen un bajo costo de funcionamiento y se pueden utilizar en condiciones de operación altamente exigentes.

La bomba es adecuada para una serie de aplicaciones dentro del bombeo de agua subterránea, por ejemplo: barrera hidráulica, control de nivel freático, extracción de fondo mina, suministro de aguas subterráneas, riego, entre otros.

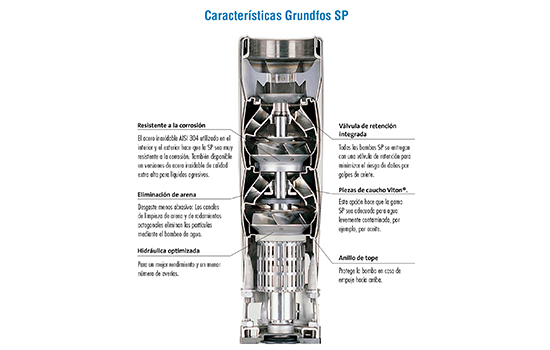

Una construcción totalmente en acero inoxidable en tres grados de materiales diferentes (AISI 304, 316 y 904L) garantiza que la bomba se pueda utilizar en las condiciones más exigentes de la industria nacional. El sistema de bombeo consta de un sistema hidráulico fiable y un motor de imanes permanentes de bajo consumo. El diseño del motor consta de estator encapsulado, sello mecánico de carburo de silicio, cojinetes de empuje de alta resistencia.

El motor funciona de forma síncrona y necesita un variador de frecuencia Grundfos CUE, para controlar la velocidad según sea necesario. Este variador incluye un asistente para facilitar la configuración donde encontramos modos de control predefinidos: presión constante, caudal constante, nivel constante. El CUE también cuenta con protección incluida para minimizar el riesgo de golpe de ariete y la reducción de las tensiones en el motor sumergible durante el arranque mediante una función de arranque suave.




Tubería de impulsión

Parte importante de estos sistemas de bombeo sumergible son los accesorios como el cable de fuerza, que se debe seleccionar de manera correcta en base a caídas de tensión por profundidad de instalación (3%); el tipo de compuesto de la chaqueta del cable (EPR); la instrumentación para evitar el trabajo en seco; y uno de nuestros productos estrella: la tubería de impulsión Oroflex Well de Tipsa.

Dicho sistema ofrece grandes prestaciones y un importante ahorro de costos en comparación con las tuberías convencionales de acero, PVC, fibra de vidrio y PE, lo que lo convierte en una perfecta solución para los instaladores de pozos. Es ideal para la extracción de agua mineral potable subterránea, ya que permite un servicio de bombeo rápido y una resistencia total a la corrosión, a los microbios y a las incrustaciones. Se trata de una solución probada durante 40 años en varias decenas de miles de instalaciones.

Fabricada con hilo sintético 100% de alta tenacidad, tejido circularmente, recubierto y fijado por un poliuretano termoplástico altamente resistente extruido a través del tejido, forma una única construcción homogénea sin uso de pegamentos o adhesivos. Su construcción no permite corrosión ni incrustaciones, al tiempo que brinda una alta resistencia contra la abrasión y el corte. Es de fácil manipulación, almacenamiento y transporte, lo que permite una rápida instalación y desinstalación.

Otras cualidades relevantes de la tubería de impulsión Oroflex Well son:

• Resistencia al ozono: No aparecen signos visibles de grietas debido al ozono. Excelente resistencia a los rayos UV y a diversos entornos climáticos.

• Resistencia química: La exposición al agua de mar y a la contaminación por la mayoría de las sustancias químicas, hidrocarburos, aceites y grasas no tiene ningún efecto en el rendimiento a corto o largo plazo de la manguera. Tipsa proporcionará datos específicos de la resistencia química de la manguera cuando el comprador lo solicite para aplicaciones específicas. Se recomienda desinstalar previamente la manguera del pozo durante el proceso de cloración para evitar altas concentraciones de cloro que podrían afectar al sistema.

DATO:
Una tasa de fallos próxima a cero muestran las bombas SP, según estadísticas recopiladas desde 1967.

Artículo publicado en InduAmbiente n° 193 (marzo-abril 2025), páginas 82 a 83.
